Негорючие марки кабелей ППГнг(A)-HF и ППГнг(А)-FRHF и их использование
Использование кабелей в большинстве стран мира сегодня строго регламентировано определенными нормативными актами, однако все эти документы должны со временем пересматриваться. И дело здесь далеко не в прихотях чиновников или активном лоббировании своих интересов со стороны крупных компаний-производителей, а, скорее, в обеспечении достаточно высокого уровня безопасности для людей. Дело в том, что от уровня пожарной безопасности кабельных систем и проводки зависит очень многое, а многолетние наблюдения показывают, что именно из-за выделения токсических веществ и распространения огня по помещению нередко погибали люди, которые, при использовании качественных и проверенных систем проводки, могли бы остаться в живых.
Конечно, огромное разнообразие кабелей, которое производится на сегодняшний день, нередко вводит в заблуждение при попытке выбора подходящей модели. А огромное количество информации не позволяет предоставить даже краткую сводку по всем кабелям в одном месте. Однако стоит отметить, что все решения отличаются по своим эксплуатационным характеристикам, надежности, долговечности и, конечно же, цене. А требования в каждой конкретной ситуации могут сильно варьировать. И если в определенных случаях, когда нет особых требований к кабелям, можно сэкономить и купить достаточно дешевый вариант, то в других ситуациях сделать это не представляется возможным.
Если существуют определенные риски и необходимо надежное решение, то экономить попросту нельзя. В таких случаях следует выбрать оптимальный именно по защищенности и эксплуатационным характеристикам вариант, который, возможно, не будет стоить дешево, зато сможет обеспечить безопасность жильцам дома, посетителям торгового центра, сотрудникам производственного предприятия и так далее.
Практические наблюдения показывают, что нередко, при возгорании, из дешевых кабелей выделяются определенные токсические вещества, которые оказывают очень пагубное влияние на организм, приводя и к выраженным отравлениям и к смерти от удушья. Естественно, что в современных условиях, когда разработаны качественные и надежные кабели с прекрасной, не воспламеняющейся изоляцией, подобные ситуации являются недопустимыми.
Сегодня разработана целая линейка кабелей, которые не подвержены огню, выделяют при горении минимальный уровень дыма и не выделяют токсических веществ. Их использование являются максимально безопасным по сравнению с другими решениями, а относятся к таким моделям, прежде всего, кабели марки ППГнг(А)-HF и ППГнг(А)-FRHF.
Огнестойкие кабели и их номенклатура
Название кабелей, на первый взгляд, является довольно сложным и непонятным. Хотя на самом деле ничего сложного в этом, если разобраться, нет. Так, сокращение «нг» означает негорючий и подразумевает способность кабеля не воспламеняться, если на него нет прямого воздействия огня, а также не распространять огонь за оговоренные в нормативной документации рамки при возникновении пожара.
Все огнестойкие кабели отличаются по так называемому пределу огнестойкости, который определяется как время, за которое на кабели возникают какие-либо признаки потери работоспособности, начиная с времени начала воздействия на него прямого огня. Следует сказать, что чем больше это время, тем качественнее кабель. Однако в то же время следует отметить, что абсолютно интактных к огню кабелей нет, и не может быть по определению.
В связи с этим их принято делить на горючие кабели, которые помещены в негорючую изоляцию (наиболее ненадёжный вариант), кабели, которые не распространяют огонь (однако при прямом воздействии огня происходит их возгорание), и огнестойкие решения, которые способны определенное время сохранять работоспособность, несмотря на прямое воздействие пламени.
Следует отметить, что качество и надежность кабеля также регламентируются в зависимости от температуры, при которой он сохраняет работоспособность, рабочей мощности, условий эксплуатации и так далее. В каждом конкретном случае выбор той или иной модели является более предпочтительным, а все эти параметры указываются при маркировке кабелей и в их технической документации.
Так, в маркировке указывается категория кабеля A, B, C, D, которые указывают на уровень его огнеустойчивости, полученный при испытаниях. Что же касается буквенных обозначений, то они могут быть представлены:
- FR – кабель с огнеустойчивой оболочкой
- HF – кабель с оболочкой, которая не содержит галогенов
- LS – низкий уровень выделения дыма.
Следует обратить внимание, что все эти кабели являются огнеустойчивыми и, по сути, выделяют минимум дыма при горении. Но варианты с оболочкой без галогена являются более безопасными и признанными по всему миру. Они сегодня активно используются в Европе и все больше занимают рынок в других странах.
Законодательное регламентирование
Еще в 2009 году в нашей стране вступил в силу закон, который регламентирует использование огнестойких кабелей в системах электропроводки. Его вступление в силу было связано с необходимостью повышения безопасности и увеличения время для эвакуации людей в случае пожара из зданий. При этом все системы жизнеобеспечения и освещения должны по максимуму сохранять работоспособность во время и максимально долго после возникновения возгорания, чтобы обеспечить высокую эффективность противопожарных и эвакуационных мероприятий.
Именно в этой целью и был принят федеральный Закон, а также целый ряд дополнительных нормативных документов, регламентирующих его действие в различных ситуациях. На сегодняшний день во всех противопожарных системах должны использоваться кабели, которые соответствуют ГОСТу 53325-2009 и быть маркированным, как нг-FRLS или нг-FRHF. При этом безгалогеновые кабеля являются однозначно более безопасными, хотя использование кабелей с низким уровнем выделения дыма не запрещено требованиями законодательства.
Основные характеристики кабелей и их использование
Кабели ППГнг(А)-HF и ППГнг(А)-FRHF обладают отличными эксплуатационными характеристиками. Так, они могут использоваться при крайне низких и высоких температурах (от минус до плюс 50 градусов по Цельсию), при влажности воздуха от 35 до 98 процентов. Срок гарантированной эксплуатации кабелей этих марок составляет от пяти до сорока лет, а дополнительный подогрев при их прокладке даже при довольно низких температурах (до минус 15 градусов по Цельсию) не требуется.

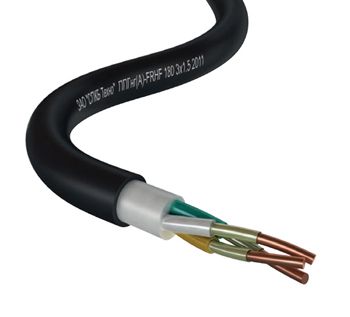

Что касается конкретных технических характеристик, то кабели ППГнг(А)-HF применяются для сети с напряжением до 1 кВ при частоте до 50 Гц, они не содержат галогена и комплектуются медными жилами с разным сечением (от полутора до тысячи квадратных миллиметров). Кабели ППГнг(А)-FRHF также безгалогеновые, они предназначены для сети с напряжением до 1 кВ и частотой до 100 Гц. Такие кабели отличаются дополнительной изоляцией с использованием слюдосодержащей ленты и могут прокладываться как одиночно, так и в групповой прокладке.
Оба вида кабелей прокладываются в зданиях и сооружениях для обеспечения высокого уровня противопожарной безопасности и при отсутствии высокого риска механического повреждения.
